A csigahajtóműves motorok végső útmutatója



A csigahajtóműves motor egyfajta átviteli eszköz, amelyet széles körben használnak az ipari és mechanikai területeken, amely nagy pontossággal, nagy nyomatékkal és önzáró funkcióval rendelkezik. Akár az automatizálási berendezések terheléskarbantartására, akár az emelők, erőátviteli szíjak és egyéb forgatókönyvek zökkenőmentes teljesítményének biztosítására használják, a csigahajtóművek és a csigamotorok pótolhatatlan előnyökkel jártak. Más hajtóműves motorokhoz hasonlóan azonban ennek a motortípusnak is vannak bizonyos korlátai, például hatékonyságcsökkenés és kopási problémák.



Ezután a VSD részletesen megvitatja a csigakerekes motorok alapvető definícióit, funkcióit, előnyeit és hátrányait, és válaszol néhány gyakori kérdésre, mint például, hogy mindkét irányba tudnak-e mozogni, a maximális sebességkorlátozások és a működési zaj csökkentésének módja. Ezenkívül megosztjuk a megfelelő gyártó kiválasztásával kapcsolatos tanácsokat, hogy átfogó ismereteket nyújtsunk a csigahajtóműves motorokról, és erős támogatást nyújtsunk. Legyen szó műszaki szakértőről az ipari területen, vagy mérnökről, aki csak most került kapcsolatba ezzel a motortípussal, úgy gondolom, hogy ez a cikk inspirálhat és segíthet Önnek!



Cikk témája:

Mi az a csigahajtóműves motor?

Mi a feladata a csigahajtóműves motornak?

Mik a csigahajtóműves motor előnyei?

Milyen korlátai vannak a csigahajtóműves motornak?

A csigakerekes motor mindkét irányba mozoghat?

Mekkora a csigakerekes motor maximális fordulatszáma?

Hogyan csökkenti a csigahajtóműves motor a zajt?

A csigakerekes motoron van foghézag?

Csigahajtóműves motorgyártók?

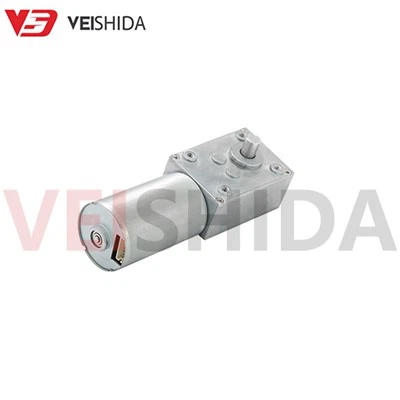

A csigahajtóműves motor egyfajta mechanikus eszköz, amelyet az erőátvitelre használnak, fő összetevőit a turbina és a csiga lassító mechanizmusa ismeri. A csigahajtómű és a csiga összekapcsolása révén hatékonyan tudja átalakítani a motor nagy fordulatszámát alacsonyabb sebességre, ugyanakkor nagyobb nyomatékot ad ki. Az erőátvitel és a mozgásvezérlés területén széles körben alkalmazzák a csigahajtóműveket és a csigamotorokat, amelyek szinte mindenféle mechanikus erőátviteli rendszert lefednek.



A csigamotorok mindenhol megtalálhatók hajókban, autókban, mozdonyokban, az építőipar nehézgépeiben, valamint az ipari feldolgozó gépekben és automatizálási berendezésekben. Még a háztartási gépekben, órákban és egyéb napi cikkekben is fontos szerepet játszik. Legyen szó nagy teljesítményű átvitelt igénylő jelenetről, vagy precíz és kis terhelésű Angle sebességváltóról, a csigakerék és a csigamotor kielégíti az igényeket. Lassító funkciója és nyomatékemelő képessége fontos választássá teszik az ipari fordulatszám- és nyomatékszabályozáshoz, és széles körben használják különféle fordulatszám- és nyomatékátalakító berendezésekben.





A csigahajtóműves motorok nagy figyelmet szenteltek, mert képesek magas csökkentési arányt elérni az önálló hajtásokban. Hatékonyan csökkentheti a sebességet kompakt terekben, miközben jelentősen megnöveli a kimeneti nyomatékot, így ideális hely szűkös, nagy nyomatékot igénylő alkalmazásokhoz. Ez a funkció különösen alkalmas olyan alkalmazásokhoz, ahol a fordulatszám és a nyomaték pontos szabályozására van szükség, mint például felvonók, automatizálási berendezések és egyéb nagy teljesítményt és stabil működést igénylő berendezések.



Keresztül a forgás a féreg hajtani a csigahajtómű működését, csigahajtóműves motort a hatékony mechanikus átvitel érdekében. A lassítás és a forgatónyomaték növelése mellett a sima működés, az alacsony zajszint, az alacsony vibráció stb. előnyei is vannak, ami nagyon alkalmas a nagy pontosságú pozicionálást vagy zajszabályozást igénylő környezetben való használatra. Ugyanakkor kompakt kialakítása és hatékony teljesítménye miatt pótolhatatlan szerepet tölt be az ipari automatizálásban és a napi mechanikus sebességváltóban, valamint megbízható választás a fordulatszám- és nyomatékszabályozáshoz.





A csigakerekes motorok nem csak hatékony erőátvitelt biztosítanak egy kompakt helyen, hanem kielégítik a különféle iparágak stabilitási, nagy teljesítményű és precíz vezérlési igényeit is, amelyek a modern mechanikus erőátviteli rendszerek fontos részét képezik.



Magas átviteli arány

A csigakerekes motorok áttételei széles skálával rendelkeznek, akár 300:1-ig. Ez a nagy áttételi arány nagy rugalmasságot biztosít a fordulatszám beállításához és a teljesítményátalakításhoz, és ideális számos összetett mechanikai rendszerhez.



Nagy nyomatékú kimenet

A csigakerekes motorok kis egységekben erős kimeneti nyomatékot tudnak elérni, hogy megfeleljenek a nagy terhelési követelményeknek. Ez a jellemző különösen alkalmassá teszi a nagy nyomatékátalakítást igénylő alkalmazásokhoz, például ipari gépekhez és nehéz berendezésekhez.



Kompakt kialakítás

A csigakerekes motorok kompaktabbak és kevesebb helyet foglalnak el, mint a hagyományos hajtóművek, így ideálisak olyan környezetben való használatra, ahol korlátozott a beépítési hely. Különösen a nagy sebességű hajtóműveknél, amelyek nagy sebességű redukciót igényelnek, gyakran ez az előnyben részesített megoldás.



Önzáró funkció

A csigakerekes motor kiváló önzáró teljesítménnyel rendelkezik. Erő hiányában, ha a statikus súrlódási szög nagyobb, mint a csiga spirálszöge, a csigakerék automatikusan reteszelődik. Ez a funkció nagyon praktikus olyan alkalmazásokban, ahol a pozíciót stabilan kell tartani, például emelőknél vagy precíziós pozicionáló eszközöknél.





A csiga- és csigamotorok számos alkalmazásban jól teljesítenek, de a felhasználóknak jó kompromisszumot kell kötniük a hatékonyság, a kopás és a karbantartási költségek között, hogy a használati eseteik a legjobbat hozzák ki az eszközből.



Alacsony hatékonyság

A csigamotorok általában kevésbé hatékonyak, mint a többi fogaskerékhajtás. Ennek az az oka, hogy a csiga és a csigakerék közötti csúszási súrlódás következtében energia veszít hő formájában. A hatásfok általában 50% és 90% között van a kialakítástól és az anyagtól függően.



Hő- és kopási problémák

Mivel a csigahajtóműben a csiga és a csigakerék közötti érintkezési felület nagy relatív csúszási sebességet produkál, ez a csúszás nemcsak a készülék felmelegedését okozza, hanem az alkatrészek kopását is felgyorsítja. Folyamatos nagy terhelésű üzem esetén ez a probléma különösen szembetűnő.



Magas karbantartási igény

A csigahajtóművek viszonylag gyorsan elhasználódnak, különösen zord munkakörülmények között vagy nagy terhelésű alkalmazások esetén. Az alkatrészeket rendszeresen cserélni és karbantartani kell, ami nemcsak a karbantartási költségeket növeli, hanem a berendezés leállási idejét is meghosszabbíthatja, ami befolyásolja a termelés hatékonyságát.





Igen, ha a gyakorlati alkalmazásokban szükség van rá, akkor speciális tervezéssel megvalósítható.



Normál körülmények között a csigakerekes motor nem képes hátramenetre, amit az önzáró karakterisztikáinak figyelembevételével határoznak meg, és ez a tulajdonság előnyt jelent a helyzetstabilitást igénylő vagy az elfordulást akadályozó alkalmazásokban, pl. emelőberendezésekben vagy pozicionáló berendezésekben a csigahajtómű a motor áramkimaradása után is képes fenntartani a terhelés statikus állapotát, további fékberendezések nélkül.



Ezért a mérnökök képesek-e elérni a kétirányú mozgást, amely a tényleges alkalmazási igényektől és a tervezési sémától függ, ha kétirányú vezetési alkalmakra van szükség, a mérnökök optimalizálhatják a tervezést, hogy megfeleljen ennek a funkciónak, de ez feláldozhatja a önzáró funkció költséggel.





A csigakerekes motor maximális fordulatszámának nincs fix értéke, mert az az adott motormodelltől és kiviteltől függ. A csigahajtóműves motorokat általában a fordulatszám csökkentésére és a nyomaték növelésére használják, és a fordulatszám-tartomány a motor eredeti fordulatszámától és a kívánt kimeneti fordulatszámtól függően változhat. Például a VSD csigakerekes reduktorának maximális csökkentési aránya 1620:1, így a bemenő tengely fordulatszáma 9720 ford./perc, a kimenő tengely fordulatszáma pedig 6 ford./perc lehet.



Ezért, ha szeretné tudni egy csigahajtóműves motor maximális fordulatszámát, javasoljuk, hogy ellenőrizze a motor műszaki adatait, vagy forduljon a gyártóhoz a pontos információkért.





A csigakerekes motorok működés közben zajt adhatnak a súrlódás és a vibráció miatt, de a zaj jelentősen csökkenthető, valamint a működés simasága és kényelme javítható a következő módszerekkel:



1. Optimalizálja a tervezést

A gyártók csökkenthetik a zajt a fejlett tervezési optimalizálással. Például, miközben biztosítja a fogvarrat pontosságát, a csiga és a csigakerék egymáshoz illeszkedő profilja optimalizálva van, hogy egyenletesebbé és egyenletesebbé tegye az érintkezést, ezáltal csökkentve az ütés és a rezgés okozta zajt működés közben. Ez magas szintű gyártástechnológiát és tapasztalatot igényel, de jelentősen javíthatja a berendezés általános teljesítményét.



2. Frissítse kenési rendszerét

A nagy hatásfokú kenőanyagok vagy speciális kenőanyagok használata csökkentheti a súrlódást, amikor a csiga összeakad a csigakerékkel, és csökkentheti a forrásból származó zajt. Ugyanakkor a kenőrendszer rendszeres karbantartása a kenőanyag minőségének és megfelelőségének biztosítása érdekében hatékonyan csökkentheti a zaj keletkezését is.



3. Hangszigetelési intézkedések

Szereljen hangburkolatot a motor köré, vagy hangszigetelő anyagokat használjon a motor külső felületének bevonására, amely elnyeli és elszigeteli a mechanikai működés által keltett zajt. Ezen túlmenően a jobb hangszigetelő anyagok kiválasztása a motorház elkészítéséhez tovább csökkentheti a zajátvitelt.





Igen, a csigahajtóműben lévő turbinának és csiganak holtjátékra van szüksége. Az ilyen kialakítás nem hiba, hanem elengedhetetlen része a motor megfelelő működésének.



A holtjáték megléte segít elkerülni a fogaskerekek közötti beragadást, és csökkenti a súrlódást működés közben, miközben megakadályozza a túlmelegedést és a túlzott kopást. Ha a holtjáték nem elegendő, az a hajtómű letapadását, növeli a súrlódást, sőt túlmelegedési problémákat is okozhat. Az ésszerű holtjáték-elrendezés nemcsak hatékony erőátvitelt biztosít, hanem megakadályozza a fogfelületek túlzott érintkezése miatti kopást és meghibásodást is.



Ebben a tekintetben a VSD több mint tíz éves gyártási tapasztalatával és fejlett berendezéstechnológiájával lehetővé teszi számunkra, hogy optimális holtjáték-konstrukciót biztosítsunk csigahajtóműves motorokhoz. Miközben biztosítja, hogy a holtjáték megfeleljen az erőátviteli igényeknek, tovább javítja a motor teljesítményét és működési stabilitását, és kiváló minőségű élményt nyújt az ügyfeleknek.





A megfelelő csigahajtómű és csigamotor gyártó kiválasztása kritikus fontosságú a termék teljesítményének és megbízhatóságának biztosítása érdekében. A megfelelő szállító kiválasztásakor vegye figyelembe a következőket:



1. Műszaki erő és termelési kapacitás

A kiváló gyártók általában fejlett gyártási berendezésekkel és gazdag műszaki tapasztalattal rendelkeznek, különböző igények kielégítésére tervezhetnek és gyárthatnak csigahajtóműves motort, az ilyen gyártók nemcsak szabványos termékeket kínálnak, hanem testreszabott megoldásokat is kínálnak az ügyfelek speciális igényei szerint.



2. Minőségellenőrzés és tanúsítás

A megbízható gyártók szigorúan bevezetik a minőségirányítási rendszert, például az ISO9001-et stb., hogy biztosítsák az egyes motorok magas minőségét. Ezen túlmenően a nemzetközi tanúsítvánnyal (például CE, RoHS stb.) rendelkezik, amely garantálja, hogy a termék megfelel a globális piac biztonsági és környezetvédelmi szabványainak.



3. Termékválaszték és sokféleség

A minőségi gyártók rendszerint változatos termékskálát kínálnak, beleértve a csigakerekes hajtóműves motorokat különböző specifikációkkal, teljesítménnyel, átviteli arányokkal és alkalmazási forgatókönyvekkel, hogy megfeleljenek a piaci igények széles skálájának.



4. Értékesítés utáni támogatás és szerviz

A jó beszállító nemcsak termékeket biztosít, hanem tökéletes értékesítés utáni szolgáltatásokat is nyújt, beleértve a műszaki támogatást, a termékjavítást és -cserét stb., hogy biztosítsa, hogy az ügyfelek ne aggódjanak használat közben.



5. Testreszabási képesség

Egyes speciális alkalmazásokban előfordulhat, hogy a szabványosított termékek nem felelnek meg az igényeknek. A minőségi gyártók rugalmas testreszabási szolgáltatásokat nyújtanak, mint például az áttételi arány beállítása, a méret optimalizálása, a ház anyagának megváltoztatása stb., hogy megfeleljenek az ügyfél speciális igényeinek.





1. Erő

A 2011-ben alapított gyár területe több mint 10,000 négyzetméter, a napi termelés pedig több mint 200,000 egység.



Több mint 40 összeszerelő sorral és több mint 300 automatizálási berendezéskészlettel van felszerelve a hatékony gyártás érdekében.



2. Professzionális testreszabás

Független K + F csapat, több mint 30 K + F személyzet, hogy megfeleljen az ügyfelek változatos igényeinek.



Az ügyfelek több mint 90%-a testreszabott szolgáltatásokat választ az OEM/ODM rendelések támogatására.



3. Minőségbiztosítás

ISO 9001:2015, IATF16949:2016 és más nemzetközi minőségi tanúsítványok révén.



Termékek zajos, vízálló, élettartam, ütközés, sópermet és sok más szigorú teszten.



4. Korszerű berendezések

Lézeres automata lengődobozzal, automata kiegyensúlyozó géppel, automatikus tekercselőgéppel és egyéb modern berendezésekkel felszerelt.



Komplett vizsgálóműszerekkel rendelkezik, beleértve a torziót, rezgést, szivárgásérzékelő rendszert stb.



5. Átfogó szolgáltatás

Állítsa be a termelést, a kutatás-fejlesztést, a minőséget és a menedzsmentet egyben, hogy átfogó megoldást nyújtson.



Professzionális mérnökökből álló csapat nyújt technikai támogatást és optimalizálási javaslatokat.
