Ismerje meg az egyenáramú mag nélküli motorokat és a legújabb mag nélküli motorokat

Az üreges csésze motor egyedülálló egyenáramú motor, az üreges jelentése nem hagyományos motor a magrotor közepén, a tekercs (tekercselés) úgy néz ki, mint egy csésze. Legnagyobb tulajdonsága ez a csészeszerű tekercs (tekercselés), nincs más tartószerkezete, teljesen huzalból tekercselve, tekercs a csatlakozó lemezen, és kommutátor, orsó link együtt, ezek együtt alkotják a forgórészt.

Tipp: Normál körülmények között az összekötő lemez műanyagból és epoxigyantából áll, és feladata a vezeték rögzítése és a nyomaték átvitele.

A tekercs a mágnes és a ház közötti résben forog, így az egész forgórészt forgásba hozza. Ez a szerkezet teljesen kiküszöböli a vasmagban kialakuló örvényáram okozta elektromos energiaveszteséget. Mivel a forgórész tömege jelentősen csökken, a forgási tehetetlenség is csökken. A hagyományos vasmagos motorhoz képest a nagy nyomatékú gyorsítás és lassítás teljesítménye kiemelkedő.

Természetesen egy terméknek nem csak előnyei lehetnek hátrányok nélkül, mert nincs vasmagtartó, a tekercs (tekercselés) csak nagyon vékonyra készíthető, ami a tekercs és a kimenő tengely korlátozott csatlakozási szilárdságához is vezet, így az egész nem lehet túl nagy. Az üreges csésze motor maximális teljesítménye általában több száz watt.

Ezért átfogó szempontból az üreges csésze motor alkalmazható a gyors reagálást igénylő hajtásban. Ilyen például a rakéta repülési irányának gyors beállítása, a kamera gyors automatikus fókuszálása, az ipari robotok, a bionikus protézisek stb., ezeken a területeken az üreges csésze motor jól megfelel a műszaki követelményeinek.

Kis méretűnek is kell lennie, sok térfogatigényű termék esetén az üreges csésze energiaalkatrészként is a legjobb választás, mint például: játékautó, repülőgépmodell, elektromos fogkefe, mini drón és így tovább.

A hagyományos kefemotorhoz kefe nélküli motorhoz hasonlóan az üreges csésze kefe nélküli motor is az üreges csésze kefe motoron alapul, hogy megszüntesse a szénkefét, a kommutátort és más szerkezeteket, és az áramátalakítást a vezérlő vezérlőpanel biztosítja.

Az üreges csésze tekercselés a burkolaton belüli gyűrű alakú vasmagra van rögzítve ragasztási módszerrel. A hagyományos kefe nélküli motoros rézhuzalhoz képest, amely a maghornyos pólusra van feltekercselve, az üreges kefe nélküli motor rézhuzal anyaga öntapadó zománcozott huzal (a tekercs hevítés vagy oldószeres kezelés után ragasztható), nincs tekercsmag. Ez a szerkezet csökkenti az örvényáram-veszteséget. Így az üreges kefe nélküli motor hatásfoka elérheti a 80%-90%-ot, míg a hagyományos kefe nélküli motor hatásfoka csak körülbelül 60%.

Termék kép
Motor modell		VEC-2850		VEC-2855		VEC-3269		VEC-1015		VEC-1218
FESZÜLTSÉG	MŰKÖDÉSI TARTOMÁNY	8.4~14.4	22~26	8.4~14.4	22~26	8.4~14.4	22~26	4.2	8~16	8~14	22~26
	NÉVLEGES V	12	24	12	24	12	24	4.2	12	12	24
NINCS TERHELÉS	SEBESSÉG r/perc	8658	17650	4716	11131	2566	5236	25398	75656	30080	62215
	CURRNT A	0.26	0.22	0.139	0.136	0.139	0.134	0.045	0.04	0.12	0.1
MAXIMÁLIS HATÉKONYSÁGON	SEBESSÉG r/perc	7261	15536	4140	10218	2146	4599	20367	65977	24010	52777
	JELENLEGI A	1.351	1.911	0.997	1.557	0.709	1.003	0.181	0.307	0.475	0.671
	NYOMATÉK mN.m	14.867	22.492	21.362	36.066	26.076	42.08	0.216	0.416	1.373	2.095
	KIMENET W	11.305	36.593	9.26	38.525	5.86	20.265	0.462	2.877	3.453	11.579
INDÍTÁS	NYOMATÉK mN.m	92.126	187.794	174.534	438.557	159.113	345.727	1.093	3.255	6.807	13.811
	JELENLEGI A	7.022	14.043	7.147	17.411	3.618	7.238	0.734	2.091	1.878	3.752
Terméktervezés

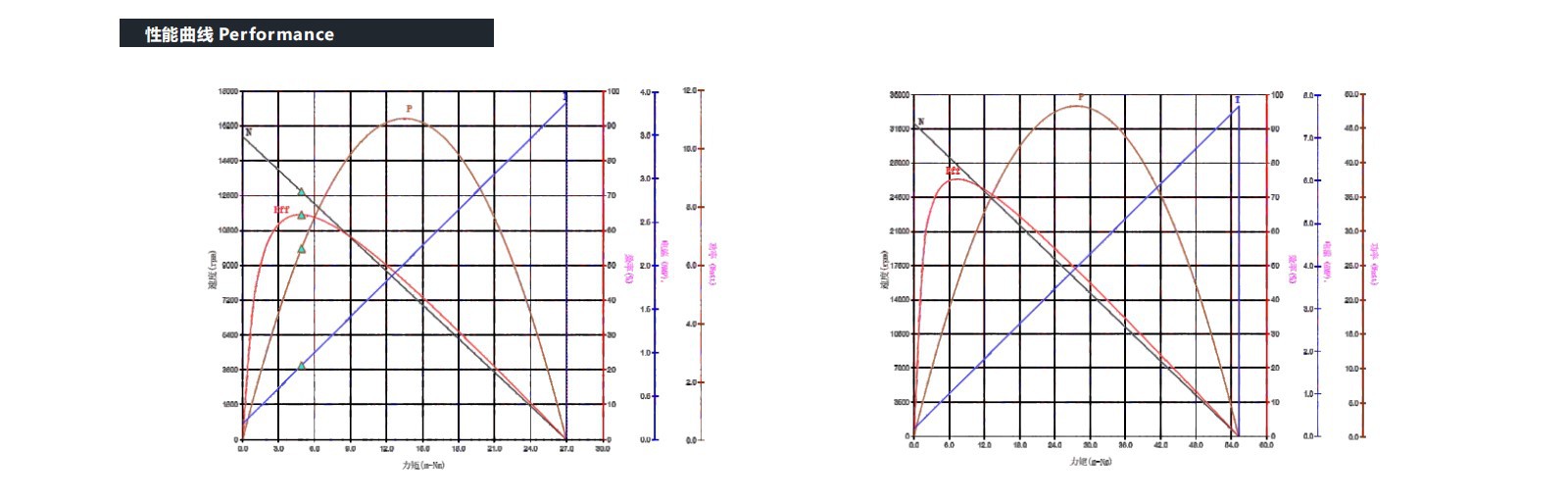

A termék teljesítménye

*A fenti adatok belső teszteredményekből származnak, és nem adnak pontos adatokat.

Termék kép
Motor modell		VEC-4035		VEC-1656SI		VEC-1657		VEC-1628		VEC-1630
FESZÜLTSÉG	MŰKÖDÉSI TARTOMÁNY	12	22~32	8~14	22~32	8~14	22~32	8~14	22~26	8~14	22~26
	NÉVLEGES V	12	24	12	24	12	24	12	24	12	24
NINCS TERHELÉS	SEBESSÉG r/perc	19540	39425	37256	7500	15649	32062	6731	13906	18408	37411
	CURRNT A	0.81	0.81	0.286	0.281	0.18	0.16	0.069	0.065	0.136	0.136
MAXIMÁLIS HATÉKONYSÁGON	SEBESSÉG r/perc	17266	36066	33133	69025	12871	27817	5363	11787	15640	33250
	JELENLEGI A	6.15	8.697	2.298	3.249	0.834	1.179	0.27	0.384	0.768	1.087
	NYOMATÉK mN.m	38.234	56.474	7.165	10.555	4.788	7.317	3.822	5.97	4.041	6.075
	KIMENET W	69.131	213.292	24.86	76.291	6.453	21.314	2.146	7.369	6.619	21.153
INDÍTÁS	NYOMATÉK mN.m	328.513	662.826	64.727	130.473	36.971	55.259	18.805	39.17	26.872	54.614
	JELENLEGI A	46.688	93.376	18.46	36.92	3.864	7.728	1.06	2.134	4.341	8.682
Terméktervezés
A termék teljesítménye

*A fenti adatok belső teszteredményekből származnak, és nem adnak pontos adatokat.

Termék kép
Motor modell		VEC{0}}DI		VEC-2838		VEC-3260SI		VEC-2233		VEC-1819
FESZÜLTSÉG	MŰKÖDÉSI TARTOMÁNY	8.4~14.4	22~26	8~16	18~26	8.4~14.4	22~26	8~14	20~26	7.4	22~32
	NÉVLEGES V	12	24	12	24	12	24	12	24	7.4	24
NINCS TERHELÉS	SEBESSÉG r/perc	1556	3180	56942	92000	3301	6748	17735	36000	26300	38233
	CURRNT A	0.06	0.05	0.32	0.26	0.141	0.138	0.18	0.16	0.25	0.111
MAXIMÁLIS HATÉKONYSÁGON	SEBESSÉG r/perc	1295	2781	49659	82946	2738	5891	15155	32132	22586	33627
	JELENLEGI A	0.296	0.419	2.22	2.38	0.685	0.969	1.057	1.492	1.52	1.811
	NYOMATÉK mN.m	12.364	18.772	4.247	5.957	19.256	29.298	5.062	7.589	3.599	4.378
	KIMENET W	1.676	5.468	22.087	51.742	5.52	18.074	8.034	25.537	8.512	15.417
INDÍTÁS	NYOMATÉK mN.m	91.42	149.8	33.208	60.528	112.833	230.655	34.797	70.632	25.482	36.343
	JELENLEGI A	1.463	2.923	15.11	21.82	3.33	6.66	6.21	12.42	9.244	5.923
Terméktervezés
A termék teljesítménye

*A fenti adatok belső teszteredményekből származnak, és nem adnak pontos adatokat.

Termék kép
Motor modell		VEC-0824		VEC-2242SZIA		VEC-2248		VEC-1935		VEC-1956	VEC-1336
FESZÜLTSÉG	MŰKÖDÉSI TARTOMÁNY	6~12	8~14	18	22~32	8.4~14.4	22~26	4.2	12	8~14	8~14
	NÉVLEGES V	6	12	18	24	12	24	4.2	12	12	12
NINCS TERHELÉS	SEBESSÉG r/perc	35000	71171	52379	70170	34680	70263	5594	15999	30323	42500
	CURRNT A	0.055	0.055	0.37	0.37	0.37	0.34	0.088	0.085	0.37	0.3
MAXIMÁLIS HATÉKONYSÁGON	SEBESSÉG r/perc	29663	63138	46083	62746	29913	63147	5379	15630	27352	37204
	JELENLEGI A	0.306	0.432	2.708	3.127	2.321	3.283	2.205	3.726	3.407	2.107
	NYOMATÉK mN.m	0.369	0.556	7.827	9.23	6.534	9.753	10.031	17.243	12.288	4.523
	KIMENET W	1.147	3.673	37.773	60.65	20.467	64.4696	50.65	28.223	35.196	17.621
INDÍTÁS	NYOMATÉK mN.m	2.421	4.922	65.112	87.236	47.529	96.296	261.32	747.402	125.426	36.292
	JELENLEGI A	1.699	3.398	19.817	26.425	14.566	29.131	55.229	157.797	31.368	14.804
Terméktervezés
A termék teljesítménye

*A fenti adatok belső teszteredményekből származnak, és nem adnak pontos adatokat.

Termék kép
Motor modell		VEC-16 sorozat
MOTOR	TÍPUS	EC1636			EC1644			EC1656
	HOSSZ "L" MM	36 mm			44 mm			56 mm
FESZÜLTSÉG	ÜZEMELTETÉSI HATÓTÁVOLSÁG	10~14	22~26	32~38	22~26	28~32	32~38	22~26	28~32	32~38
	NÉVLEGES V	12	24	36	24	30	36	24	30	36
KIMENET	KIMENETI ÉRTÉKELÉS W	9.7	19	19	21.5	21.5	21.2	34.2	33.5	34
	Névleges NYOMATÉK m.Nm	6	5	5	7.5	7.5	7.5	8.5	8.5	8.5
	Névleges sebesség fordulat	15800	37000	3700	28000	28000	27600	39200	38400	38900
KIMENETI VEZETÉS	Jel	Terem			Terem			Terem
Terméktervezés

*A fenti adatok belső teszteredményekből származnak, és nem adnak pontos adatokat.

Termék kép
Motor modell		VEC-19 sorozat
MOTOR	TÍPUS	EC1930			EC1935			EC1946
	HOSSZ "L" MM	30 mm			35 mm			46 mm
FESZÜLTSÉG	ÜZEMELTETÉSI HATÓTÁVOLSÁG	5~7	10~16	22~26	5~7	10~16	22~26	5~7	10~14	22~26
	NÉVLEGES V	6	12	24	6	12	24	6	12	24
KIMENET	KIMENETI ÉRTÉKELÉS W	7.7	11.6	15.4	7	13.8	18.5	9.2	15.4	25.7
	Névleges NYOMATÉK m.Nm	7.5	7.5	7.5	9	9	9	10	10	10
	Névleges sebesség fordulat	10000	15000	20000	7600	15000	20000	9000	15000	25000
KIMENETI VEZETÉS	Jel	内置驱动	Terem	Terem	内置驱动	Terem	Terem	内置驱动	Terem	Terem
Terméktervezés

*A fenti adatok belső teszteredményekből származnak, és nem adnak pontos adatokat.

Termék kép
Motor modell		VEC-20 sorozat
MOTOR	TÍPUS	EC2040			EC2053			EC2063
	HOSSZ "L" MM	40 mm			53 mm			63 mm
FESZÜLTSÉG	ÜZEMELTETÉSI HATÓTÁVOLSÁG	22~26	28~32	32~38	16~20	22~26	32~38	10~14	22~26	32~38
	NÉVLEGES V	24	30	36	18	24	36	12	24	36
KIMENET	KIMENETI ÉRTÉKELÉS W	15.4	16.4	16.4	46.2	47.2	48.2	25	100	220
	Névleges NYOMATÉK m.Nm	6.3	6.3	6.3	10	10	10	16	50	70
	Névleges sebesség fordulat	37500	36700	36050	45680	46380	46940	15000	20000	30000
KIMENETI VEZETÉS	Jel	Terem			Terem			Terem
Terméktervezés

*A fenti adatok belső teszteredményekből származnak, és nem adnak pontos adatokat.

Termék kép
Motor modell		VEC-22 sorozat
MOTOR	TÍPUS	EC2232			EC2240			EC2248
	HOSSZ "L" MM	32 mm			40 mm			48 mm
FESZÜLTSÉG	ÜZEMELTETÉSI HATÓTÁVOLSÁG	10~14	22~26	28~32	10~16	22~26	32~38	10~14	22~26	32~38
	NÉVLEGES V	12	24	30	12	24	36	12	24	36
KIMENET	KIMENETI ÉRTÉKELÉS W	9.7	9.6	9.1	17.6	17.6	17.3	20.5	112	112
	Névleges NYOMATÉK m.Nm	6	6	6	12	12	12	8	20	20
	Névleges sebesség fordulat	15800	15000	14800	14300	14300	14100	25000	50000	50000
KIMENETI VEZETÉS	Jel	Terem			Terem			Terem
Terméktervezés

*A fenti adatok belső teszteredményekből származnak, és nem adnak pontos adatokat.

Termék kép
Motor modell		VEC-28 sorozat
MOTOR	TÍPUS	EC2845			EC2854			EC2864
	HOSSZ "L" MM	45 mm			54 mm			64 mm
FESZÜLTSÉG	ÜZEMELTETÉSI HATÓTÁVOLSÁG	10~14	22~26	32~38	10~14	22~26	32~38	10~14	22~26	32~38
	NÉVLEGES V	12	24	36	12	24	36	12	24	36
KIMENET	KIMENETI ÉRTÉKELÉS W	22.5	22.7	22.9	23.7	25.2	24.4	34.4	34.9	35.9
	Névleges NYOMATÉK m.Nm	18	18	18	35	35	35	50	50	50
	Névleges sebesség fordulat	12200	12300	12400	6600	7000	6800	6700	6800	7000
KIMENETI VEZETÉS	Jel	Terem			Terem			Terem
Terméktervezés

*A fenti adatok belső teszteredményekből származnak, és nem adnak pontos adatokat.

Termék kép
Motor modell		VEC-32 sorozat
MOTOR	TÍPUS	EC3242			EC3260			EC3270
	HOSSZ "L" MM	42 mm			60 mm			70 mm
FESZÜLTSÉG	ÜZEMELTETÉSI HATÓTÁVOLSÁG	16~20	22~26	32~38	16~20	22~26	32~38	16~20	22~26	32~38
	NÉVLEGES V	18	24	36	18	24	36	18	24	36
KIMENET	KIMENETI ÉRTÉKELÉS W	30.8	33.4	38.5	58.7	61.5	59.6	42.5	42.6	42.5
	Névleges NYOMATÉK m.Nm	25	25	25	45	45	45	85	85	85
	Névleges sebesség fordulat	12000	13000	15000	12700	13300	12900	4870	4880	4870
KIMENETI VEZETÉS	Jel	Terem			Terem			Terem
Terméktervezés

*A fenti adatok belső teszteredményekből származnak, és nem adnak pontos adatokat.
