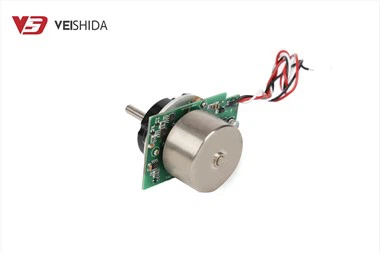

Mi az a kefe nélküli DC motor



A kefe nélküli egyenáramú motor (BLDC)egy tipikus mechatronikai termék, amely egy motortestből és egy meghajtóból áll. "Kommutátor nélküli motornak" is nevezik, mert nincsenek benne kefék és kommutátor (vagy gyűjtőgyűrű).



A kefe nélküli motorok története a tizenkilencedik századra nyúlik vissza. Abban az időben Nikola Tesla amerikai feltaláló 1887-ben találta fel az aszinkron motort. Bár egyesek az aszinkron motort "a kefe nélküli motor egyik elődjének" nevezik, az akkori technológiai korlátok miatt a motor fejlesztése viszonylag lassú folyamat. . A motortechnikában csak a 19. század közepén következett be áttörés a tranzisztor feltalálásával és alkalmazásával. A tranzisztoros kommutációs áramkör használatával a hagyományos kefe és kommutátor helyett hivatalosan is megszülettek az elektronikusan kommutált egyenáramú motorok. Ez az új kefe nélküli motor nemcsak az aszinkron motor műszaki hibáit küszöböli ki, hanem nagyban javítja a hatékonyságot és a megbízhatóságot is.



Napjainkban a kefe nélküli egyenáramú motorokat széles körben használják az elektromos kéziszerszámok, háztartási készülékek és ipari automatizálás területén a nagy hatékonyság, az alacsony karbantartási igény és a hosszú élettartam miatt.





1. Sebességszabályozási módok

A kefe nélküli motor helyettesítheti a hagyományosatszálcsiszolt egyenáramú motorfordulatszám szabályozáshoz, sőt cserélje ki az inverter + inverter motor vagy aszinkron motor + reduktor sebességszabályozó rendszerét. Nem igényel további sebességváltó berendezést, és közvetlenül valósítja meg a hatékony sebességszabályozást.



2. Szénkefe és csúszógyűrűs konstrukció

A kefés motorok szénkefékkel és csúszógyűrűkkel valósítják meg az elektromos energia átvitelét, ezek az alkatrészek használat közben elhasználódnak, növelve a karbantartási munkát. A kefe nélküli motorok viszont kiküszöbölik a szénkeféket és a csúszógyűrűs szerkezetet, kiküszöbölik ezen alkatrészek kopását, és javítják a motor élettartamát és megbízhatóságát.



3. Alacsony sebességű, nagy teljesítményű működés

A kefe nélküli motorok nagy teljesítményt érhetnek el alacsony fordulatszámon, és közvetlenül nagy terhelést hajthatnak meg sebességcsökkentő nélkül, csökkentve a mechanikus berendezések bonyolultságát és méretét.



4. Térfogat és tömeg

A kefe nélküli motorok kicsik és könnyűek, ugyanakkor nagyon nagy teljesítményűek, ami előnyt jelent a hordozható és kompakt eszközökben.



5. Nyomaték jellemzői

A kefe nélküli motor kiváló nyomatékjellemzőkkel rendelkezik, különösen alacsony és közepes fordulatszámon. Nagy indítónyomatéka és alacsony indítási árama alkalmassá teszi a gyakori indítást és leállítást igénylő alkalmazásokhoz.



6. Sebességszabályozás és túlterhelési képesség

A kefe nélküli motor fokozatmentes fordulatszám-szabályozási funkcióval, széles fordulatszám-szabályozási skálával rendelkezik, és erős túlterhelési kapacitással rendelkezik, amely különféle összetett munkakörülményekhez alkalmazkodik.



7. Indítási és fékezési jellemzők

A jó lágyindítási és lágyleállítási jellemzőkkel rendelkező kefe nélküli motorok kiküszöbölhetik a hagyományos mechanikus vagy elektromágneses fékberendezések szükségességét, tovább egyszerűsítve a rendszer összetettségét.



8. Hatékonyság és energiatakarékosság

A kefe nélküli motorok rendkívül hatékonyak, mivel nincsenek szénkefék vagy gerjesztési veszteségek. Ugyanakkor, mivel a kefe nélküli motorok szükségtelenné teszik a többfokozatú fordulatszám-csökkentést, a kombinált energiamegtakarítás 20-60% vagy még magasabb is lehet.



9. Megbízhatóság és stabilitás

A kefe nélküli motorok stabilak, könnyen javíthatók és karbantarthatók, alkalmazkodóak, és jól teljesítenek számos zord környezetben, például göröngyös és vibráló körülmények között.



10. Zaj és élettartam

A kefe nélküli motorok halkabban és egyenletesebben működnek, kevesebb vibrációval és zajjal, és hosszabb élettartammal rendelkeznek, mint a kefés motorok, mivel nincsenek elhasználódó szénkefék.



11. Szikra és robbanásveszély

A kefés motorok a szénkefék érintkezése miatt szikrákat generálhatnak, míg a kefe nélküli motoroknál ez a probléma nem jelentkezik, és különösen alkalmasak olyan helyekre, ahol robbanásvédelem szükséges. Ezenkívül a kefe nélküli motorok trapéz vagy szinuszos mágneses mezővel is választhatók a teljesítmény további optimalizálása érdekében.





A kefe nélküli egyenáramú motor alapvető fogalmainak és előnyeinek megismerése után meg kell értenünk a működését is. A hagyományos kefés motoroktól eltérően elektronikus vezérlőrendszerrel szabályozza az áramot és a forgórész meghajtásához szükséges kommutációt. Az alábbiakban bemutatjuk a kefe nélküli egyenáramú motor működését és fő összetevőit.



1. Elektronikus kommutációs rendszerek

A kefe nélküli egyenáramú motorok központi jellemzője a hagyományos motorokban található kefék és mechanikus kommutátorok hiánya. Ehelyett van egy elektronikus kommutációs rendszer, amelyet egy PCB-szerelvény vezérel. A rendszer a forgórész helyzetének megfelelően váltja az áram irányát, így lehetővé teszi a forgórész folyamatos forgását. A forgórész helyzetét általában Hall-érzékelők vagy egyéb helyzetérzékelők figyelik, és az elektronikus vezérlő folyamatosan állítja be a tekercsáramot az érzékelő jelei szerint.



2. Állórész-rotor kölcsönhatás

A kefe nélküli egyenáramú motor állórésze rögzített, és egy állórész magból és a köré tekercselt tekercsekből áll. Amikor az áram áthalad a tekercseken, forgó mágneses mező keletkezik. Ez az állórész által generált mágneses mező kölcsönhatásba lép a forgórészben lévő mágnesekkel (állandó mágnesekkel), és meghajtja a rotort.



Állórész:Az állórész tekercsei az árammal együtt forgó elektromágneses mezőt hoznak létre, amelyet egy elektronikus kommutációs vezérlő hajt meg.



Forgórész:A rotor mágnesekből és egy rotormagból áll. Amikor az állórész elektromágneses tere megváltozik, a forgórész állandó mágnesei vonzó és taszító erőknek vannak kitéve, és forogni kezdenek.



3. A működés legfontosabb lépései

Kezdés:Amikor az áram áthalad az állórész tekercselésein, az állórész tekercsek által generált mágneses mező kölcsönhatásba lép a forgórész állandó mágneseivel, és olyan nyomatékot generál, amely elindítja a forgórész forgását. A kefe nélküli motorok nagy indítónyomatékkal és viszonylag alacsony indítóárammal rendelkeznek.



Terhelés nélküli működés:Külső terhelés hiányában a motor nagy hatásfokkal működik, és az elektronikus vezérlő az érzékelő visszacsatolása szerint állítja be a tekercsek áramát, hogy a rotor egyenletesen forogjon.



Futás terhelés alatt:Amikor a motor terhelésre van csatlakoztatva, a forgórész nagyobb nyomatékot generál a terhelés leküzdésére. Az elektronikus kommutátor automatikusan beállítja az áramerősséget a terhelésváltozásoknak megfelelően, biztosítva a motor egyenletes működését különböző terhelések mellett.



4. Nyomaték jellemzői és fordulatszám szabályozása

A kefe nélküli egyenáramú motorok kiváló nyomatékjellemzőket biztosítanak, különösen alacsony és közepes fordulatszámon. A fokozatmentes fordulatszám szabályozási funkciónak és a széles fordulatszám-tartománynak köszönhetően a motor stabil nyomatékot képes fenntartani különböző fordulatszámokon. Ez a funkció teszi a BLDC motorokat alkalmassá a nagy pontosságú vezérlést igénylő alkalmazások széles körére, például ipari automatizáláshoz és elektromos szerszámokhoz.



5. Az elektronikus vezérlés előnyei

A BLDC motorok élettartama és hatékonysága nagymértékben javult az elektronikus kommutációs rendszernek köszönhetően, amely helyettesíti a szénkeféket és a kommutátort a hagyományos motorokban. Nincsenek elhasználódó kefék a motorban, ami csökkenti a karbantartási igényeket, valamint csökkenti a zajt és az elektromágneses interferenciát. Ezenkívül az elektronikus vezérlő lehetővé teszi a lágy indítást és a lágy leállítást, ami a motor simább működését és a mechanikai szerkezetre gyakorolt ​​kisebb hatást eredményezi.





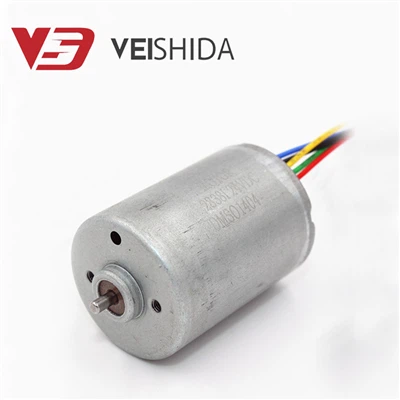

A kefe nélküli egyenáramú motor gyártási folyamatában a kulcselemek összeszerelése az alapja a motor hatékony működésének. Az alábbiakban bemutatjuk egyik (VSD) belső forgórészes kefe nélküli egyenáramú motorunk tipikus felépítését és gyártási folyamatát.



Bevezetés a főbb összetevőkbe

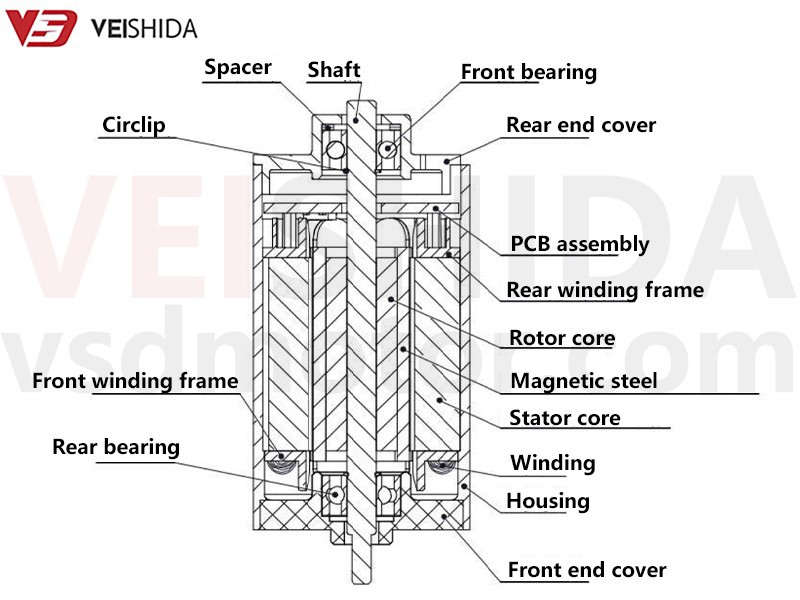

1. előlap burkolat 2. ház 3. tekercsek 4. állórész mag

5. állandó mágnesek 6. rotormag 7. hátsó tekercselő orsók és elülső tekercselő orsók 8. NYÁK-szerelvények

9. első csapágyak és hátsó csapágyak 10. hátsó fedél 11. tengelyek 12. távtartók és tartógyűrűk



gyártási folyamat

Állórész szerelvény összeállítás

Először az állórész magját rögzítik a házban, majd a tekercseket fel kell tekercselni az állórész magjára, majd elülső és hátsó tekercsorsók segítségével rögzíteni kell a tekercseket, hogy biztosítsák a tekercsek megfelelő beállítását, és ne legyenek hatással rájuk külső vibráció vagy súrlódás. A tekercselés befejezése után a PCB-szerelvény csatlakoztatva van, hogy támogassa a motor áramszabályozását és vezérlését.



Rotor szerelvény összeállítás

A forgórész magjára állandó mágnesek vannak felszerelve, hogy biztosítsák a szoros illeszkedést. A forgórész magja a tengelyhez van rögzítve, hogy pontos rést biztosítson az állandó mágnesek és az állórész tekercsei között, így biztosítva a mágneses tér hatékony működését.



Csapágyak és egyéb támasztékok összeszerelése

Szerelje fel az első és a hátsó csapágyakat az elülső végsapkára és a hátsó végsapkára, hogy támogassa a motor tengelyének egyenletes forgását. Szerelje be a távtartókat és a rögzítőgyűrűket is a helyükre, hogy biztosítsa a csapágyak és egyéb alkatrészek biztonságos rögzítését, és ne lazuljanak meg.



Komplett gép összeszerelés

Sorrendben szerelje össze a házat, az állórészt, a forgórészt, a tengelyt, valamint az első és a hátsó végsapkákat. Győződjön meg arról, hogy minden alkatrész szorosan illeszkedik, különösen az állórész és a forgórész közötti hézagot pontosan be kell állítani a motor hatékony működése érdekében.



Tesztelés és hibakeresés

A motor összeszerelése után a motor működését tesztelik, beleértve az üresjárati tesztet, a terhelési tesztet és a nyomatékkarakterisztikát, hogy megbizonyosodjon arról, hogy a motor megfelel a tervezési követelményeknek, és zavartalanul működik minden rendellenesség nélkül.





A jól elkészített kefe nélküli egyenáramú motor megfelelő működésének és stabil működésének biztosítása érdekében rendszeresen ellenőrizni kell a motor állapotát. A következő általános módszerek a kefe nélküli egyenáramú motorok ellenőrzésére:



1. Terhelés nélküli tesztelés

A terhelés nélküli teszt a kefe nélküli egyenáramú motor működésének ellenőrzésére szolgál, amikor nincs külső terhelés csatlakoztatva, hogy biztosítsa a motor megfelelő indulását és működését. A lépések a következők:



Teszt lépései:

Csatlakoztassa a motort a hajtás tápellátásához, ne hagyjon külső terhelést.



Fokozatosan növelje a bemeneti feszültséget, és figyelje meg, hogy a motor zökkenőmentesen indul-e.



Figyeli a motor fordulatszámát és üzemi áramát, hogy megbizonyosodjon arról, hogy a motor fordulatszáma és árama a névleges feszültség normál tartományában van.



Ellenőrző pontok:

A motor egyenletesen működik a teljes feszültségtartományban.



Van-e szokatlan zaj vagy túlmelegedés az indítás során.



Az üresjárati áram megfelel-e a műszaki követelményeknek, ha túl nagy az üresjárati áram, az azt jelezheti, hogy hiba van a tekercsben vagy az áramkörben.



2. Terhelésvizsgálat

A terhelési teszt célja a motor terhelés alatti teljesítményének ellenőrzése, hogy megbizonyosodjon arról, hogy az megfelel a tervezési követelményeknek. A konkrét műveletek a következők:



Teszt lépései:

Csatlakoztassa a motort külső terhelésekhez, például meghajtókhoz, berendezésekhez vagy tesztberendezésekhez.



Járassa a motort különböző terhelési feltételek mellett, és jegyezze fel a motor fordulatszámát, nyomatékát és áramát.



Fokozatosan növelje a terhelést, és figyelje meg a motor reakcióját és stabilitását különböző terheléseknél.



Ellenőrző pontok:

Hogy a motor képes-e a névleges terhelés mellett folyamatos zökkenőmentes működésre.



Változik-e a motor árama és nyomatéka a várt módon a terhelés növelésekor?



Ellenőrizze, hogy nincs-e szokatlan rezgés, túlmelegedés vagy zaj, és győződjön meg arról, hogy a motor nem romlik-e terhelés hatására.



3. Nyomatékkarakterisztika vizsgálata

A nyomatékjellemző teszt célja egy kefe nélküli egyenáramú motor nyomatékának kiértékelése különböző fordulatszámokon, hogy megbizonyosodjon arról, hogy a motor képes elegendő teljesítményt biztosítani az indítás és a működés során.



Teszt lépései:

Használjon nyomatékmérő berendezést a motor nyomatékkimenetének figyelésére különböző sebességeknél és terheléseknél.



Ellenőrizze a motor indítónyomatékát, hogy megbizonyosodjon arról, hogy elegendő nyomaték van-e alacsony indítóárammal.



Tesztelje a motor nyomatékkarakterisztikáját alacsony és közepes fordulatszámon, hogy ellenőrizze, teljesülnek-e a tervezési követelmények.



Ellenőrző pontok:

Az indítás során elegendő indítónyomaték van-e a berendezés zökkenőmentes indításához.



Stabil marad-e a nyomaték alacsony és közepes fordulatszámon, és hosszú ideig megfelel-e a motor működési feltételeinek.



Az, hogy a vizsgálat során előfordul-e instabil nyomatékkimenet vagy sem, a tekercselés vagy a vezérlőáramkör meghibásodásához vezethet.



A fenti három teszten keresztül alapvetően átfogó képet kaphat a kefe nélküli egyenáramú motor teljesítményéről, hogy biztosítsa, hogy stabilan és megbízhatóan tudjon működni különböző üzemi körülmények között. A rendszeres ellenőrzések segítenek időzíteni a lehetséges problémák felfedezését és meghosszabbítják a motor élettartamát.
